Visão geral
A máquina de disco flap de tecido não tecido totalmente automática é uma máquina que pode realizar uma produção totalmente automática e eficiente. Como a terceira geração da máquina automática de discos com persianas, ela foi desenvolvida especialmente para a produção de discos abrasivos com persianas e discos com persianas não tecidos. A máquina tem um alto grau de automação. Ele pode retirar automaticamente o papel de apoio, detectar o papel de apoio, colar quantitativamente automaticamente, cortar e colocar a aba de pele, remodelar e tirar automaticamente a aba de pele acabada. As abas produzidas por esta máquina são dispostas uniformemente e de qualidade estável. Ele não apenas aumenta a produtividade, mas também suporta monitoramento e manutenção remotos para ajudá-lo a supervisionar seu processo. Em uma única operação, a máquina pode produzir 6000 peças em 8 horas.
Desempenho e características
● O design humanizado da estrutura mecânica torna a liberação da válvula e a placa de pressão integradas em uma para facilitar a operação. A máquina possui um alto grau de automação e pode ser facilmente concluída por uma única pessoa.
● A máquina de disco flap totalmente automática adota servo motor e driver importados, com operação estável e alta eficiência de produção. A velocidade é de 3,7 a 4 segundos por placa.
● A parte motriz adota trilho de guia linear de marca internacionalmente famosa, servo motor de alta velocidade e redutor, que pode responder com precisão ao microdeslocamento e alimentação.
● Utiliza componentes elétricos de marcas conhecidas internacionalmente e sistemas de controle de nível industrial, com funções perfeitas e desempenho estável.
● É equipado com um mecanismo de plataforma giratória multi-estação rotativa, com conversão de posição suave e suave, posicionamento preciso e alta eficiência.
● A máquina adota o interruptor fotoelétrico da famosa marca internacional para detectar o papel de apoio e a lixa e passa automaticamente pela estação de trabalho de papel de apoio e o papel de apoio sem adesivo, que é estável e preciso.
● A máquina tem alta taxa de utilização de material. A quantidade de cola e o comprimento e a quantidade de vedação podem ser definidos livremente.
● O sistema de cola adota um sistema de controle de temperatura constante circulante para fornecer temperatura para a cola, o que é conveniente e eficiente.
● A máquina de disco flap totalmente automática adota montagem modular para facilitar a manutenção.
Parâmetros básicos
|
Especificação básica |
|||
|
Tamanho do disco de aba |
Apoio: φ75mm-φ180mm Largura da aba: 11mm-35mm |
quantidade de cola |
4-30g （±0.5g） |
|
Tipo de disco Flap |
T27/T29 Aba Simples/Dupla |
Flap qtty |
Pode ser colocado aba em qualquer grau |
|
Apoio |
Fibra de vidro, plástico |
Capacidade de produção |
6000P/8H |
|
Poder |
Servomotor Panasonic |
Operador |
1 |
|
Fonte de energia |
Pneumático, Elétrico |
Tensão |
380V |
|
bomba de cola |
280KG |
Poder instalado |
8KW |
|
Sistema de cola |
Cilindro Airtac, válvula de controle SMC Balance |
Tamanho do alimentador |
1000mm*400mm*1400mm |
|
Tamanho do sistema de cola |
1100mm*560*1600mm |
Tamanho da máquina principal |
2200mm*1600mm*1500mm |
|
Sensor fotoelétrico |
Autonics |
Cilindro |
airtac |
|
Interruptor magnético |
airtac |
Painel de controle |
Weinview |
|
interruptor de ar |
CHINT |
Temp. controlador |
OMRON |
|
Redutor |
calagem |
Consequência |
FAG |
|
Consequência |
NSK |
CLP |
Taida |
|
Trilho de guia linear |
Hiwin |
Componente pneumático |
SMC |

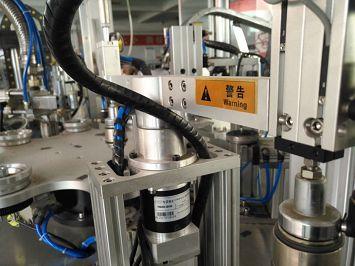

Detalhes
nossa embalagem
Compromisso de serviço pós-venda
- Prometemos fornecer orientação técnica para a máquina de virar por um ano gratuitamente.
- Resolução rápida em 24 horas.
- Guia de vídeo online, fácil de entender.
- Acreditamos que não há problema que não possa ser resolvido!
- Temos confiança, temos paciência, temos integridade!
